玻璃瓶内应力检测仪

发布时间:2024-08-06 13:14:53      发布人:小编  浏览量:196

  在玻璃、塑料等透明材料的生产和应用中,内部应力的控制是一个至关重要的环节。这些应力不仅会影响材料的表面稳定性,导致变形和开裂,还会对成像质量产生负面影响,甚至在某些情况下引发安全事故。因此,对透明材料内部应力的精确测量和控制显得尤为重要。玻璃瓶内应力检测仪,作为这一领域的重要工具,以其独特的工作原理和先进的技术特征,为制药企业、玻璃制品厂、塑料制品厂及实验室等提供了可靠的检测手段。

  工作原理

  玻璃瓶内应力检测仪的工作原理基于应力双折射检测技术。在正常情况下,玻璃是一种各向同性的材料,其各个方向的折射率相同。然而,当玻璃内部存在应力时,这种各向同性的性质会被破坏,导致不同方向的折射率发生变化,从而产生双折射现象。双折射会导致光学相位延迟,相位延迟值与应力值之间存在确定的数学关系,这一关系由应力光学常数C(物理常数,仅与玻璃品种有关)和相位延迟值共同决定。通过测量相位延迟值,即可计算出材料的内部应力。

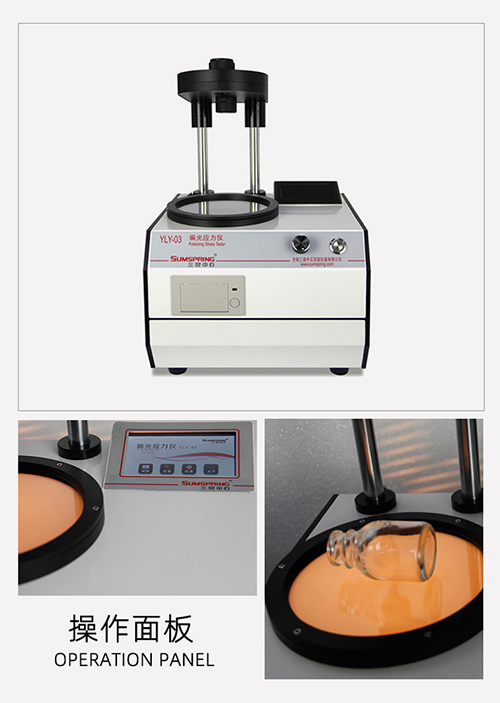

玻璃瓶内应力检测仪

  测量过程

  在实际测量中,玻璃瓶内应力检测仪利用偏振光干涉原理进行工作。仪器内部集成了光源、起偏器、检偏器、1/4波片和光电传感器等关键部件。光源发出的光经过起偏器后变为单一方向的偏振光,该偏振光通过待测的玻璃瓶样品时,其振动方向会因玻璃内部的应力而发生改变,产生相位差。随后,经过1/4波片和检偏器的处理,光束照射到光电传感器上,形成干涉条纹。这些干涉条纹的变化与玻璃瓶内应力的分布和大小密切相关,通过观察和分析干涉条纹,即可推断出玻璃瓶内应力的具体情况。

  技术特征

  玻璃瓶内应力检测仪具有多种先进的技术特征,使其在各种应用场景中都能发挥出色的性能:

  •   定性、定量两种试验模式:仪器不仅可以根据偏振场中的干涉色序进行定性分析,还可以配合其他测量工具进行定量测量,满足不同的测试需求。

  •   触摸显示器:实时显示光程差和应力值,操作直观便捷。

  •   用户分级权限管理:保证数据的完整性和规范性,防止数据被非法篡改。

  •   配备微型打印机:快速打印每次测量结果和统计信息,便于数据记录和分析。

  •   大容量数据存储:仪器可存储不少于100组数据,每组数据包含20个测量值,方便用户进行数据追溯和比较。

  •   试验空间可调:适应不同尺寸和形状的产品测试需求。

  •   系统程序在线升级:提供个性化服务,确保仪器始终保持最新状态。

  技能参数

  •   仪器示值:0.1nm

  •   测量误差:2nm

  •   偏振场直径:150mm

  •   检偏振片旋转角度:360°

  •   光场边缘亮度:>120cd/m²

  •   外形尺寸:220mm×370mm×480mm(长宽高)

  •   重量:5Kg

  •   工作温度:15℃-50℃

  •   相对湿度:80%,无凝露

  应用领域

  玻璃瓶内应力检测仪在多个领域具有广泛的应用前景。在制药企业中,它可用于检测药用玻璃瓶的内应力,确保药品在储存和运输过程中的安全性;在玻璃制品厂,它可用于监控生产过程中的应力变化,及时调整工艺参数,提高产品质量;在质检单位,它可作为高精度、高可靠性的检测工具,对市场上的玻璃制品进行质量抽检。

  总之,玻璃瓶内应力检测仪以其独特的工作原理和先进的技术特征,为透明材料内部应力的精确测量和控制提供了有力支持,是确保材料质量和安全性的重要工具。
